Technischer Parameter
|
Modell |
TH55X2-20T |
|
Antriebsmotor |
380 V, 2,2 kW |
|
Rollmotor |
380 V, 0,2 kW |
|
Luftgebläse |
380 V, 2,2 kW |
|
Gasverbrauch |
6-10kg/h |
|
Größe der Backplatte |
360*240mm |
|
Kapazität |
4000-5000/Stunde |
|
Kegellänge |
Kleiner oder gleich 160 mm |
|
Anzahl der Backplatten |
55 Stück |
|
Menge der Rollformen |
20 Stück |
|
Maschinenvermessung |
10600*2300*1750mm |
|
Gesamtgewicht |
8200kg |
|
Backplattenmaterial |
QT#600 |
|
Marke des Bedienfelds |
Delta |
|
Marke für Luftgebläse |
Deutschland Goorui |
|
Lagermarke |
Deutschland FAG |
|
Sensor |
Japanische Sunx |
|
Hochtemperaturfett |
Deutschland KLUBER |
|
Servomotorsystem |
Delta |
Fertige Produkte
Kundenfabrik
Ausstellungen
Verpackung & Versand
Wartung der Maschine
Diese automatische Waffelwaffelmaschine ist kompakt aufgebaut und leise im Betrieb. Um Ihnen qualitativ hochwertige und stabile Dienste zu bieten, ist es notwendig, die Ausrüstung regelmäßig effektiv zu warten, wodurch das Auftreten von Betriebsproblemen weitgehend vermieden werden kann. Einige Teile müssen regelmäßig geschmiert werden.
1. Schmieren Sie alle 12 Stunden die Außenseite der beweglichen Räder auf der Backplatte.
2. Alle 12 Betriebsstunden Schmieröl auf das Lager der Rollschleppkette (960) tropfen.
3. Tropfen Sie alle 12 Stunden Schmieröl in Lebensmittelqualität auf die Gleitwelle (206) der Gleitwellen-Drehvorrichtung der Walze und die Gleitwelle (207) des Kegelentladeleitblechs.

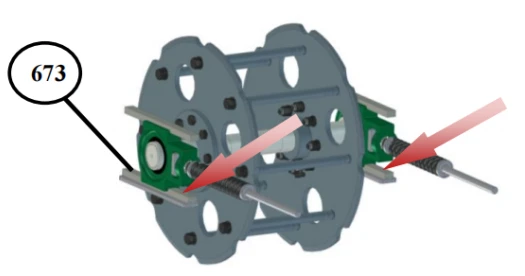

4. Alle 120 Betriebsstunden Schmieröl auf die beweglichen Gleitblöcke (673) auf beiden Seiten des großen Scheibenlagers der Backplatte tropfen.
5. Alle 240 Betriebsstunden Schmierfett (KLUBER L55/0) in die Öleinfüllöffnung (974) am Teigsprühschieber (973) einspritzen.
6. Reinigen Sie den Lufteinlassfilter (536) des Luftgebläses alle 240 Betriebsstunden mit Luft.
7. Tragen Sie alle 240 Stunden Schmieröl in Lebensmittelqualität auf den beweglichen Teil des Rolldorns (263) auf.
8. Schmieren Sie die Kegelradpaare (980, 981 und 983, 984) des Teigpumpsystems alle 240 Betriebsstunden.

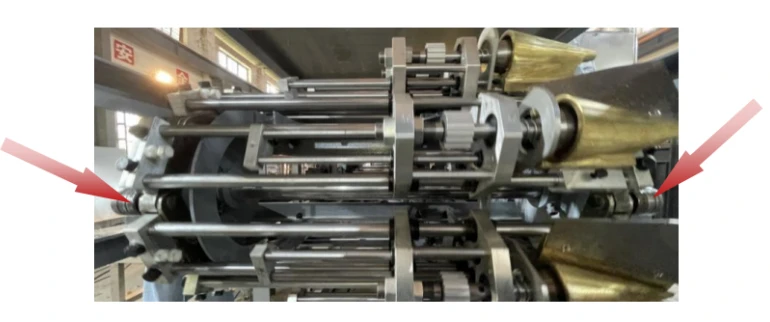

9. Alle 1600 Stunden Schmieröl (KLUBER HCB83-402) in die Radscheibenlager auf beiden Seiten des Rollgeräts einspritzen
10. Alle 3200 Betriebsstunden neues Hochtemperatur-Schmierfett (KLUBER HCB83-402 oder L55/2) in das Lager der beweglichen Rolle (615) einspritzen. Nach jeweils 6000 Betriebsstunden muss die bewegliche Rolle (615) auf der Backplatte und im Innenlager ausgetauscht und Hochtemperatur-Schmierfett (KLUBER) eingespritzt werden HCB83-402 oder L55/2) in das Lager einbauen.
11. Nach jeweils 5000 Betriebsstunden ist es notwendig, das Hauptmotorgetriebe auszutauschen, den Teigpumpenkasten mit 220 #-Getriebeöl und das ringförmige Förderbandgetriebe mit 320 #-Getriebeöl zu füllen.
12.Ersetzen Sie die Hochtemperatur-Wellenhülse der Backplatte alle 12.000 Betriebsstunden.
13. Ersetzen Sie alle 12.000 Betriebsstunden die Wellenhülse (Typ A) oder die Lagerbuchse (Typ B) am Gleitsitz der Gleitwellendrehvorrichtung.
14.Ersetzen Sie alle 12000 Stunden die Wellenhülse (961) und die Verbindungswelle (962) in der Antriebskette des Rollsystems.
